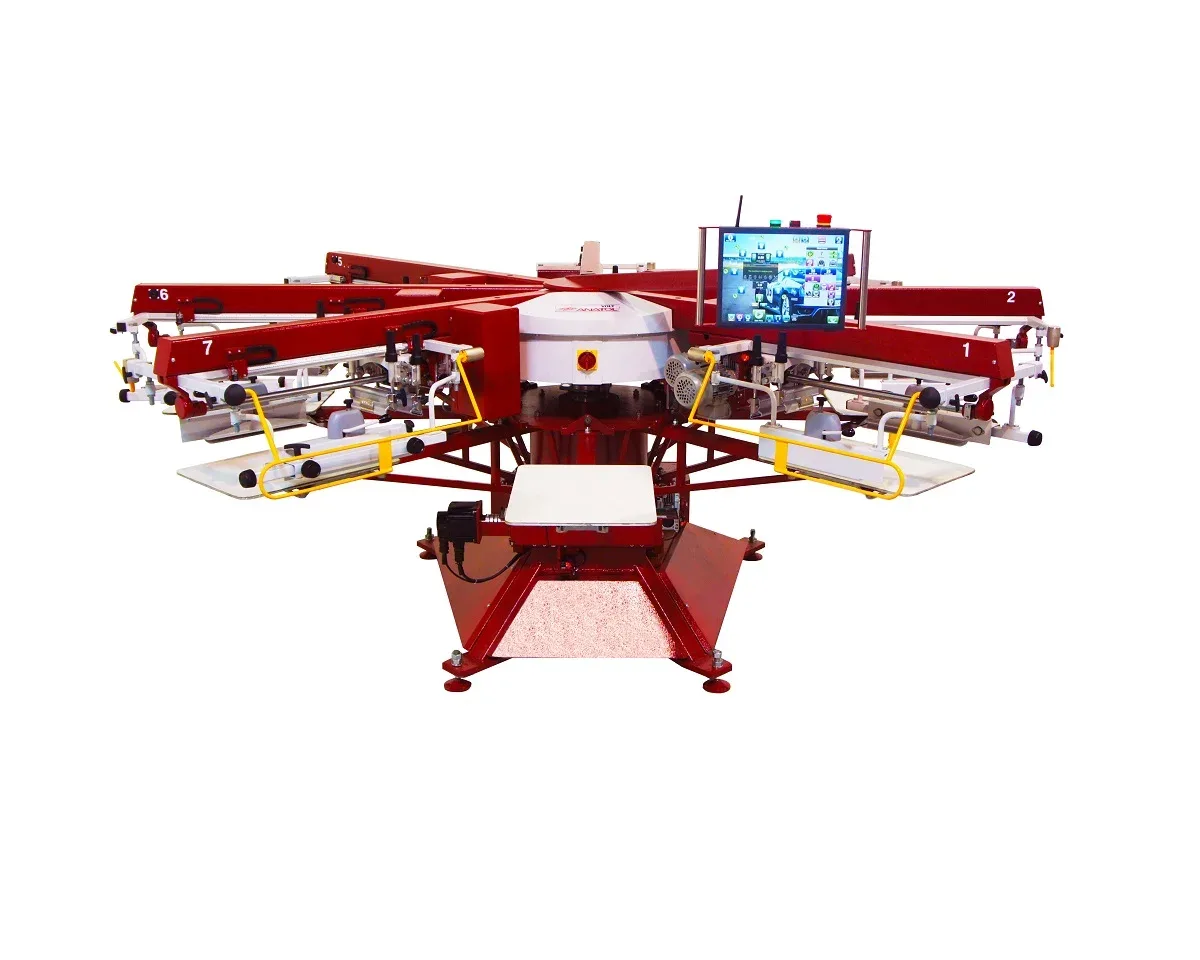

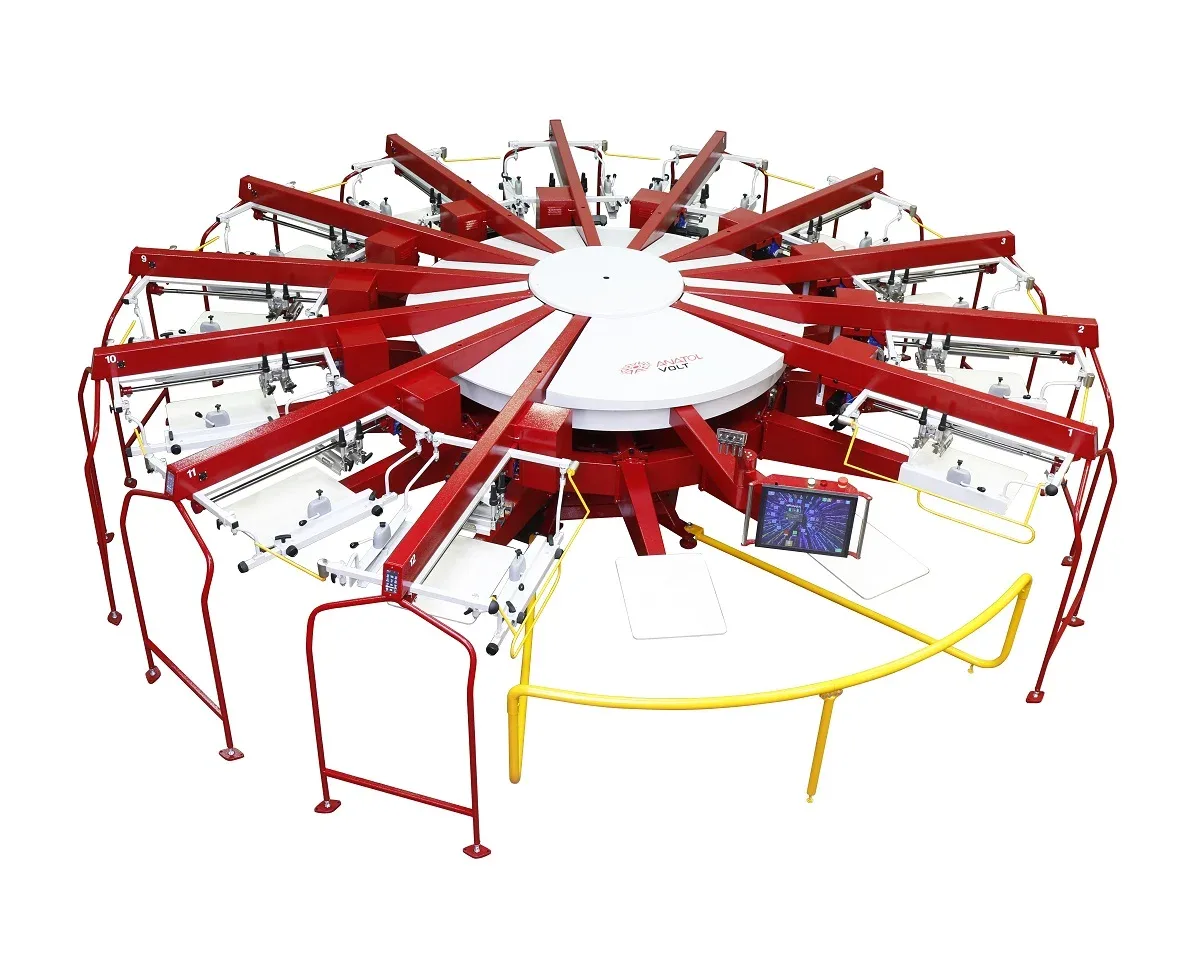

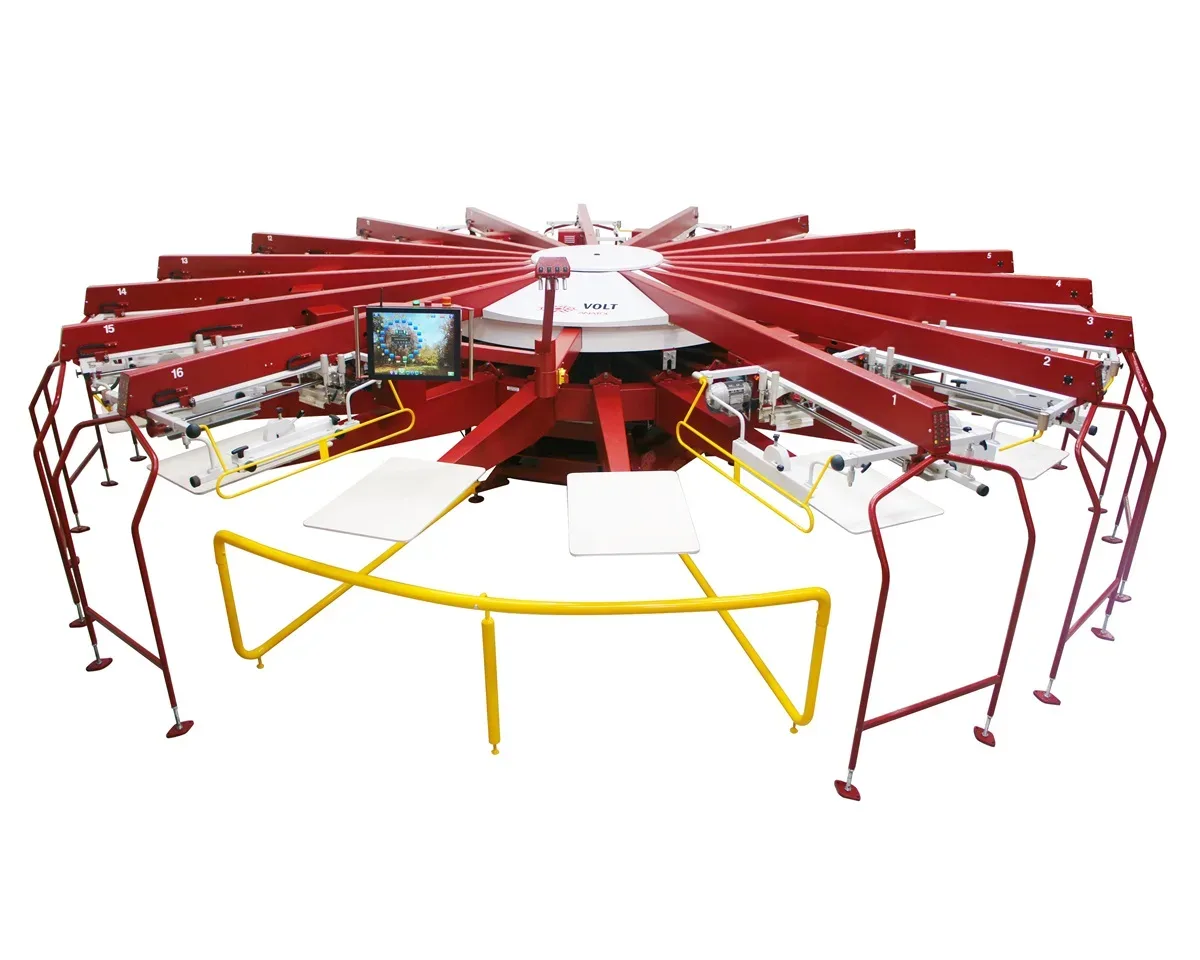

Serie VOLT Totalmente Eléctrica
Máquina de Serigrafía Automática Eléctrica de Grado Profesional.
Área de Impresión Máxima: 15” x 16” hasta 20” x 28”.
Disponible en configuraciones de: 6 estaciones/4 colores hasta 20 estaciones/18 colores.
Área de Impresión Máxima: 15” x 16” hasta 20” x 28”.
Disponible en configuraciones de: 6 estaciones/4 colores hasta 20 estaciones/18 colores.
VOLT Automática — El futuro de la serigrafía... HOY
La VOLT de Anatol es la única máquina de serigrafía automática eléctrica de grado profesional en el mundo. Le brinda la velocidad, potencia y confiabilidad de un pulpo de serigrafía sin los problemas de un compresor o enfriador. La VOLT utiliza indexadores servoasistidos confiables y elevación servoasistida para garantizar años de servicio confiable sin tiempo de inactividad causado por fugas en las tuberías y la acumulación de suciedad y humedad. La VOLT de Anatol es energéticamente eficiente, capaz de reducir su factura de electricidad en comparación con las máquinas de serigrafía automáticas neumáticas.
Está diseñada para una máxima facilidad de uso con una interfaz de pantalla táctil de 15”, controles digitales de fuera de contacto de un solo toque, ajustes de carrera y microrregistro sin herramientas, sistema de alineación láser y bloqueos de marcos Speed Clamps. Anatol ofrece modelos VOLT para beneficiar a talleres de todos los tamaños, con cuatro modelos: VOLT S, VOLT M, VOLT L y VOLT XL, en configuraciones de 6 estaciones/4 colores a 20 estaciones/18 colores.
Características estándar

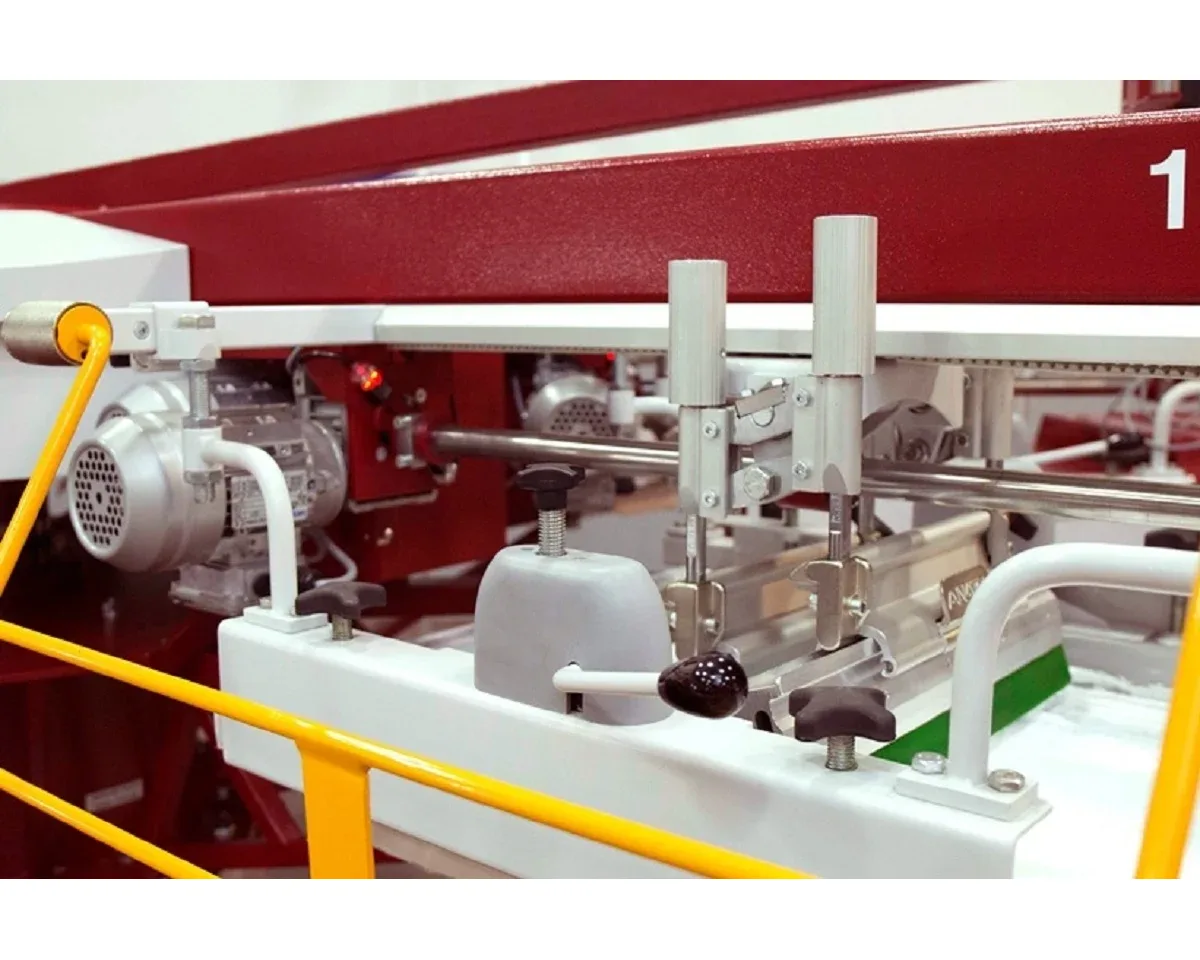

Cabezales de Impresión
- Cabezales de impresión accionados eléctricamente por CA que mejoran la suavidad, velocidad y potencia
- Ajuste de la carrera delantera y trasera
- Bloqueo de rasero/barra de inundación sin herramientas con una sola mano
- Abrazaderas laterales de marcos fácilmente ajustables para adaptarse a una amplia gama de tamaños de marcos
- Los cabezales de impresión servoasistidos opcionales ofrecen ajuste digital de la longitud de la carrera y de la presión de la rasqueta
Interfaz de Control
- Aries 2 OS – Sistema operativo fácil de usar
- Pantalla táctil de 15” con acceso intuitivo de un solo toque a todos los ajustes del trabajo y funciones de la máquina para una configuración rápida
- Brazo articulado giratorio para un fácil acceso a cada cabezal de impresión
- Fácil acceso al manual del operador
- Actualizaciones automáticas de software disponibles a través de Wi-Fi
- Reciba notificaciones automáticas por correo electrónico con estadísticas de producción
- Conecte la máquina directamente al Servicio de Anatol con el Modo de Presentación
Funciones
- Guarde y recupere rápidamente todos los parámetros de un trabajo almacenado: distancia de fuera de contacto, velocidad del indexador, velocidad del cabezal de impresión, número de pasadas, tiempo y temperatura de presecado, colores de tinta, modo de impresión y (solo con cabezales servoasistidos) longitud de la carrera
- Copie fácilmente los mismos ajustes del cabezal de impresión a todos los cabezales
Sistema de Paletas
- Las paletas de estilo deslizante permiten realizar ajustes en la ubicación de impresión
- Bloqueo sin herramientas
- Preciso sistema de nivelación de paletas de cuatro puntos
- Paletas estándar de aluminio sólido de perfil bajo recubiertas de goma de 16” x 22” de manera estándar, con una amplia variedad de paletas personalizadas disponibles por separado
Registro
- Verdadero microrregistro de tres puntos del marco (movimiento adelante-atrás, izquierda-derecha, rotacional)
- Compatible con el sistema de prerregistro ARME de Anatol, así como con varios otros sistemas de prerregistro disponibles en el mercado
Botón Skip Shirt y Smash Button
- Ahorre tiempo y suministros evitando que el pulpo imprima en paletas vacías con nuestra función Skip Shirt en el panel de control
- El botón Smash permite omitir fácilmente las camisetas cargadas incorrectamente para evitar errores de impresión (más confiable que los sistemas que utilizan sensores)
Sistema de Giro (Indexing)
- El indexador servoasistido permite giros en el sentido de las agujas del reloj, en sentido contrario y giros parciales: cambie fácilmente con solo tocar un botón de un trabajo a otro
- Giro suave y silencioso a altas velocidades
- Diseño de tornillo de avance con cojinete de bolas con sistema de lubricación interna
- Capacidad de giro libre disponible en la mayoría de los modelos que permite la rotación manual del carrusel
Función Heads Up
- En máquinas con un número impar de cabezales de impresión, esto le permite levantar el último cabezal mediante una bisagra para crear estaciones dedicadas de carga y descarga.
- Es como tener dos máquinas en una. Por ejemplo, una máquina de 10 estaciones/9 colores se puede convertir en una máquina de 10 estaciones/8 colores cuando necesite dos operadores para cargar y descargar y no esté utilizando el último cabezal, lo que le permite trabajar más rápido.
Fuera de Contacto Central (Central Off-Contact)
- Fuera de contacto central controlado digitalmente con 38 ajustes de hasta 2/5’’, ajustable directamente desde la pantalla táctil de la máquina
Sistema de Seguridad
- Las barras de seguridad, ubicadas entre cada cabezal de impresión y a cada lado de las estaciones de carga y descarga, garantizan la seguridad durante la configuración y operación del pulpo
Sistema de Alineación Láser
- Sistema de alineación láser para una alineación rápida y sencilla de las prendas
- Cuatro láseres rojos rectos ajustables de forma independiente
Opciones
- Unidades de presecado (flash cure) de cuarzo
- Pedal para controlar el giro
- Sistema de paletas de liberación rápida
- Variedad de paletas especiales y personalizadas disponibles
- Tamaños especiales disponibles para puertas de hasta 28”
- Los cabezales de impresión servoasistidos le permiten controlar digitalmente la longitud de la carrera de impresión y la presión de la rasqueta
- Controles individuales de cabezal de impresión: panel de membrana o pantalla táctil
Especificaciones de VOLT
Volt S
| Stations Colors |
Maximum Print Area |
Maximum Screen Size |
Standard Pallet Size |
Press Diameter |
Touchscreen Support | Electrical Requirements |
|---|---|---|---|---|---|---|
| 06/04 | 15″ x 16″ 38.1cm x 40.6cm |
21″ x 28″ 54cm x 71cm |
16″ x 22″ 41cm x 56cm |
9’ 4” | Boom | 1 ph 208/230v, 50/60 Hz, 18A 3 ph 208/230v, 50/60 Hz, 11A |
| 06/05 | 15″ x 16″ 38.1cm x 40.6cm |
21″ x 28″ 54cm x 71cm |
16″ x 22″ 41cm x 56cm |
9’ 4” | Boom | 1 ph 208/230v, 50/60 Hz, 19A 3 ph 208/230v, 50/60 Hz, 12A |
| 08/06 | 15″ x 16″ 38.1cm x 40.6cm |
21″ x 28″ 54cm x 71cm |
16″ x 22″ 41cm x 56cm |
10’ 2″ | Boom | 1 ph 208/230v, 50/60 Hz, 20A 3 ph 208/230v, 50/60 Hz, 13A |
| 08/07 | 15″ x 16″ 38.1cm x 40.6cm |
21″ x 28″ 54cm x 71cm |
16″ x 22″ 41cm x 56cm |
10’ 2″ | Boom | 1 ph 208/230v, 50/60 Hz, 21A 3 ph 208/230v, 50/60 Hz, 14A |
| 10/08 | 15″ x 16″ 38.1cm x 40.6cm |
21″ x 28″ 54cm x 71cm |
16″ x 22″ 41cm x 56cm |
11’ 2″ | Boom | 1 ph 208/230v, 50/60 Hz, 31A 3 ph 208/230v, 50/60 Hz, 18A |
| 10/09 | 15″ x 16″ 38.1cm x 40.6cm |
21″ x 28″ 54cm x 71cm |
16″ x 22″ 41cm x 56cm |
11’ 2″ | Boom | 1 ph 208/230v, 50/60 Hz, 32A 3 ph 208/230v, 50/60 Hz, 19A |
| 12/10 | 15″ x 16″ 38.1cm x 40.6cm |
21″ x 28″ 54cm x 71cm |
16″ x 22″ 41cm x 56cm |
12’ 4″ | Boom | 1 ph 208/230v, 50/60 Hz, 36A 3 ph 208/230v, 50/60 Hz, 20A |
| 12/11 | 15″ x 16″ 38.1cm x 40.6cm |
21″ x 28″ 54cm x 71cm |
16″ x 22″ 41cm x 56cm |
12’ 4″ | Boom | 1 ph 208/230v, 50/60 Hz, 37A 3 ph 208/230v, 50/60 Hz, 21A |
*All presses with Stationary Arm touchscreen support include individual head controls
Volt M
| Stations Colors |
Maximum Print Area |
Maximum Screen Size |
Standard Pallet Size |
Press Diameter |
Stationary Arm or Boom Touchscreen Support |
Electrical Requirements |
|---|---|---|---|---|---|---|
| 06/04 | 16″ x 18″ 40.6cm x 45.7cm |
23″ x 33″ 58.4cm x 83.8cm |
16″ x 22″ 41cm x 56cm |
9’8” | Boom | 1 ph 208/230v, 50/60 Hz, 18A 3 ph 208/230v, 50/60 Hz, 11A |
| 06/05 | 16″ x 18″ 40.6cm x 45.7cm |
23″ x 33″ 58.4cm x 83.8cm |
16″ x 22″ 41cm x 56cm |
9’8” | Boom | 1 ph 208/230v, 50/60 Hz, 19A 3 ph 208/230v, 50/60 Hz, 12A |
| 08/06 | 16″ x 18″ 40.6cm x 45.7cm |
23″ x 33″ 58.4cm x 83.8cm |
16″ x 22″ 41cm x 56cm |
10’11” | Boom | 1 ph 208/230v, 50/60 Hz, 20A 3 ph 208/230v, 50/60 Hz, 13A |
| 08/07 | 16″ x 18″ 40.6cm x 45.7cm |
23″ x 33″ 58.4cm x 83.8cm |
16″ x 22″ 41cm x 56cm |
10’11” | Boom | 1 ph 208/230v, 50/60 Hz, 21A 3 ph 208/230v, 50/60 Hz, 14A |
| 10/08 | 16″ x 18″ 40.6cm x 45.7cm |
23″ x 33″ 58.4cm x 83.8cm |
16″ x 22″ 41cm x 56cm |
12’3″ | Boom | 1 ph 208/230v, 50/60 Hz, 31A 3 ph 208/230v, 50/60 Hz, 18A |
| 10/09 | 16″ x 18″ 40.6cm x 45.7cm |
23″ x 33″ 58.4cm x 83.8cm |
16″ x 22″ 41cm x 56cm |
12’3″ | Boom | 1 ph 208/230v, 50/60 Hz, 32A 3 ph 208/230v, 50/60 Hz, 19A |
| 12/10 | 16″ x 18″ 40.6cm x 45.7cm |
23″ x 33″ 58.4cm x 83.8cm |
16″ x 22″ 41cm x 56cm |
13’6” | Boom | 1 ph 208/230v, 50/60 Hz, 36A 3 ph 208/230v, 50/60 Hz, 20A |
| 12/11 | 16″ x 18″ 40.6cm x 45.7cm |
23″ x 33″ 58.4cm x 83.8cm |
16″ x 22″ 41cm x 56cm |
13’6” | Boom | 1 ph 208/230v, 50/60 Hz, 37A 3 ph 208/230v, 50/60 Hz, 21A |
| 14/12 | 16″ x 18″ 40.6cm x 45.7cm |
23″ x 33″ 58.4cm x 83.8cm |
16″ x 22″ 41cm x 56cm |
15’7″ | Boom | 3 ph 208/230v, 50/60 Hz, 23A |
| 16/14 | 16″ x 18″ 40.6cm x 45.7cm |
23″ x 33″ 58.4cm x 83.8cm |
16″ x 22″ 41cm x 56cm |
17’5″ | Boom | 3 ph 208/230v, 50/60 Hz, 26A |
*All presses with Stationary Arm touchscreen support include individual head controls
Volt L
| Stations Colors |
Maximum Print Area |
Maximum Screen Size |
Standard Pallet Size |
Press Diameter |
Touchscreen Support* | Electrical Requirements |
|---|---|---|---|---|---|---|
| 06/04 | 20″ x 20″ 50.8cm x 50.8cm |
26″ x 36″ 66cm x 91.4cm |
16″ x 22″ 41cm x 56cm |
10’5” | Boom | 1 ph 208/230v, 50/60 Hz, 18A 3 ph 208/230v, 50/60 Hz, 11A |
| 06/05 | 20″ x 20″ 50.8cm x 50.8cm |
26″ x 36″ 66cm x 91.4cm |
16″ x 22″ 41cm x 56cm |
10’5” | Boom | 1 ph 208/230v, 50/60 Hz, 19A 3 ph 208/230v, 50/60 Hz, 12A |
| 08/06 | 20″ x 20″ 50.8cm x 50.8cm |
26″ x 36″ 66cm x 91.4cm |
16″ x 22″ 41cm x 56cm |
12’0” | Boom | 1 ph 208/230v, 50/60 Hz, 20A 3 ph 208/230v, 50/60 Hz, 13A |
| 08/07 | 20″ x 20″ 50.8cm x 50.8cm |
26″ x 36″ 66cm x 91.4cm |
16″ x 22″ 41cm x 56cm |
12’0” | Boom | 1 ph 208/230v, 50/60 Hz, 21A 3 ph 208/230v, 50/60 Hz, 14A |
| 10/08 | 20″ x 20″ 50.8cm x 50.8cm |
26″ x 36″ 66cm x 91.4cm |
16″ x 22″ 41cm x 56cm |
13’8” | Boom | 1 ph 208/230v, 50/60 Hz, 31A 3 ph 208/230v, 50/60 Hz, 18A |
| 10/09 | 20″ x 20″ 50.8cm x 50.8cm |
26″ x 36″ 66cm x 91.4cm |
16″ x 22″ 41cm x 56cm |
13’8” | Boom | 1 ph 208/230v, 50/60 Hz, 32A 3 ph 208/230v, 50/60 Hz, 19A |
| 12/10 | 20″ x 20″ 50.8cm x 50.8cm |
26″ x 36″ 66cm x 91.4cm |
16″ x 22″ 41cm x 56cm |
15’3” | Boom | 1 ph 208/230v, 50/60 Hz, 36A 3 ph 208/230v, 50/60 Hz, 20A |
| 12/11 | 20″ x 20″ 50.8cm x 50.8cm |
26″ x 36″ 66cm x 91.4cm |
16″ x 22″ 41cm x 56cm |
15’3” | Boom | 1 ph 208/230v, 50/60 Hz, 37A 3 ph 208/230v, 50/60 Hz, 21A |
| 14/12 | 20″ x 20″ 50.8cm x 50.8cm |
26″ x 36″ 66cm x 91.4cm |
16″ x 22″ 41cm x 56cm |
16’8” | Stationary Arm | 3 ph 208/230v, 50/60 Hz, 23A |
| 16/14 | 20″ x 20″ 50.8cm x 50.8cm |
26″ x 36″ 66cm x 91.4cm |
16″ x 22″ 41cm x 56cm |
18’4″ | Stationary Arm | 3 ph 208/230v, 50/60 Hz, 32A |
| 18/16 | 20″ x 20″ 50.8cm x 50.8cm |
26″ x 36″ 66cm x 91.4cm |
16″ x 22″ 41cm x 56cm |
19’8” | Stationary Arm | 3 ph 208/230v, 50/60 Hz, 36A |
| 20/18 | 20″ x 20″ 50.8cm x 50.8cm |
26″ x 36″ 66cm x 91.4cm |
16″ x 22″ 41cm x 56cm |
21’4” | Stationary Arm | 3 ph 208/230v, 50/60 Hz, 38A |
*All presses with Stationary Arm touchscreen support include individual head controls
Volt XL
| Stations Colors |
Maximum Print Area |
Maximum Screen Size |
Standard Pallet Size |
Press Diameter |
Touchscreen Support* | Electrical Requirements |
|---|---|---|---|---|---|---|
| 08/06 | 20″ x 28″ 50.8cm x 71cm |
26″ x 43″ 66cm x 109.2cm |
16″ x 22″ 41cm x 56cm |
13’10” | Boom | 1 ph 208/230v, 50/60 Hz, 20A 3 ph 208/230v, 50/60 Hz, 13A |
| 08/07 | 20″ x 28″ 50.8cm x 71cm |
26″ x 43″ 66cm x 109.2cm |
16″ x 22″ 41cm x 56cm |
13’10” | Boom | 1 ph 208/230v, 50/60Hz, 21A 3 ph 208/230v, 50/60 Hz, 14A |
| 10/08 | 20″ x 28″ 50.8cm x 71cm |
26″ x 43″ 66cm x 109.2cm |
16″ x 22″ 41cm x 56cm |
15’ | Boom | 1 ph 208/230v, 50/60 Hz, 31A 3 ph 208/230v, 50/60 Hz, 18A |
| 10/09 | 20″ x 28″ 50.8cm x 71cm |
26″ x 43″ 66cm x 109.2cm |
16″ x 22″ 41cm x 56cm |
15’ | Boom | 1 ph 208/230v, 50/60 Hz, 32A 3 ph 208/230v, 50/60 Hz, 19A |
| 12/10 | 20″ x 28″ 50.8cm x 71cm |
26″ x 43″ 66cm x 109.2cm |
16″ x 22″ 41cm x 56cm |
16’6” | Boom | 1 ph 208/230v, 50/60 Hz, 36A** 3 ph 208/230v, 50/60 Hz, 20A |
| 12/11 | 20″ x 28″ 50.8cm x 71cm |
26″ x 43″ 66cm x 109.2cm |
16″ x 22″ 41cm x 56cm |
16’6” | Boom | 1 ph 208/230v, 50/60 Hz, 37A** 3 ph 208/230v, 50/60 Hz, 21A |
| 14/12 | 20″ x 28″ 50.8cm x 71cm |
26″ x 43″ 66cm x 109.2cm |
16″ x 22″ 41cm x 56cm |
18 | Stationary Arm | 3 ph 208/230v, 50/60 Hz, 23A |
| 16/14 | 20″ x 28″ 50.8cm x 71cm |
26″ x 43″ 66cm x 109.2cm |
16″ x 22″ 41cm x 56cm |
19’6” | Stationary Arm | 3 ph 208/230v, 50/60 Hz, 32A |
| 18/16 | 20″ x 28″ 50.8cm x 71cm |
26″ x 43″ 66cm x 109.2cm |
16″ x 22″ 41cm x 56cm |
20’10” | Stationary Arm | 3 ph 208/230v, 50/60 Hz, 36A |
| 20/18 | 20″ x 28″ 50.8cm x 71cm |
26″ x 43″ 66cm x 109.2cm |
16″ x 22″ 41cm x 56cm |
22’8” | Stationary Arm | 3 ph 208/230v, 50/60 Hz, 38A |
*All presses with Stationary Arm touchscreen support include individual head controls
**Special order only
Tecnología de Alto Rendimiento
Descubre cómo la Volt de Anatol es más eficiente, reduce costos operativos y encuentra nuevas formas de optimizar la producción.
INDEXADOR SERVO
Todas las prensas VOLT están equipadas con un indexador servo que rota los pallets de estación en estación de manera suave y silenciosa, incluso a las más altas velocidades. A diferencia de un indexador neumático, los servomotores ofrecen control preciso de aceleración y desaceleración, eliminando vibraciones y mejorando la consistencia de tus impresiones.
Datos Rápidos
- Indexado en sentido horario, antihorario, completo y medio
- Modo Step Back para impresión-flash-impresión
- Posición del pallet precisa a +/- 0.01"
ELEVACIÓN/DESCENSO DE PALLET SERVO
Todas las VOLT cuentan con elevación y descenso de pallet servo. En lugar de depender de componentes neumáticos para subir y bajar los pallets, un servomotor potente y confiable ofrece extrema suavidad y precisión.
Un beneficio clave del sistema servo de elevación y descenso es el ajuste digital del fuera de contacto. En una prensa automática con elevación neumática, tendrías que ir debajo de la máquina y ajustar manualmente la distancia de fuera de contacto. Con elevación servo, puedes realizar ajustes exactos del fuera de contacto con solo presionar un botón directamente desde la pantalla táctil de la prensa.
Datos Rápidos
- Ajuste digital central del fuera de contacto directamente desde la pantalla táctil de la prensa
- Rango de fuera de contacto de 0 a 3/8” en incrementos de 0.01”
Las cabezas de impresión más avanzadas de la industria
Servomotores o motores AC ultra confiables.
Cero componentes neumáticos.
CABEZAS DE IMPRESIÓN SERVO
Amplía aún más tus capacidades con cabezas de impresión accionadas por servomotor opcionales. Las VOLT equipadas con cabezas servo cuentan con controles táctiles en cada cabeza para configuraciones rápidas y pruebas de impresión. Ajusta digitalmente la presión del rasero y la longitud de recorrido con solo presionar un botón, incluso establece diferentes presiones para cada pasada cuando imprimes múltiples pasadas. Y lo mejor de todo, puedes guardar y recuperar todas las configuraciones de las cabezas de impresión, permitiéndote preparar pedidos repetitivos y recurrentes en cuestión de minutos.
CABEZAS DE IMPRESIÓN ELÉCTRICAS AC
Las prensas VOLT estándar vienen con cabezas de impresión eléctricas AC. Eso significa cero cilindros de aire, válvulas y mangueras, piezas que seguramente conoces bien si tienes una prensa neumática. No necesitas preocuparte por presión de aire irregular o inestable que afecte la calidad de impresión o el registro; la sujeción de marcos, el bloqueo del rasero y flood bar, así como los ajustes de profundidad y ángulo, se realizan de forma mecánica. Agrega controles individuales opcionales por cabeza para hacer las configuraciones de trabajo aún más rápidas y sencillas.
Elige el estilo que mejor se adapte a ti
Opciones de color personalizables ahora disponibles.
Pruébala en 3D — Mira tu VOLT cobrar vida
